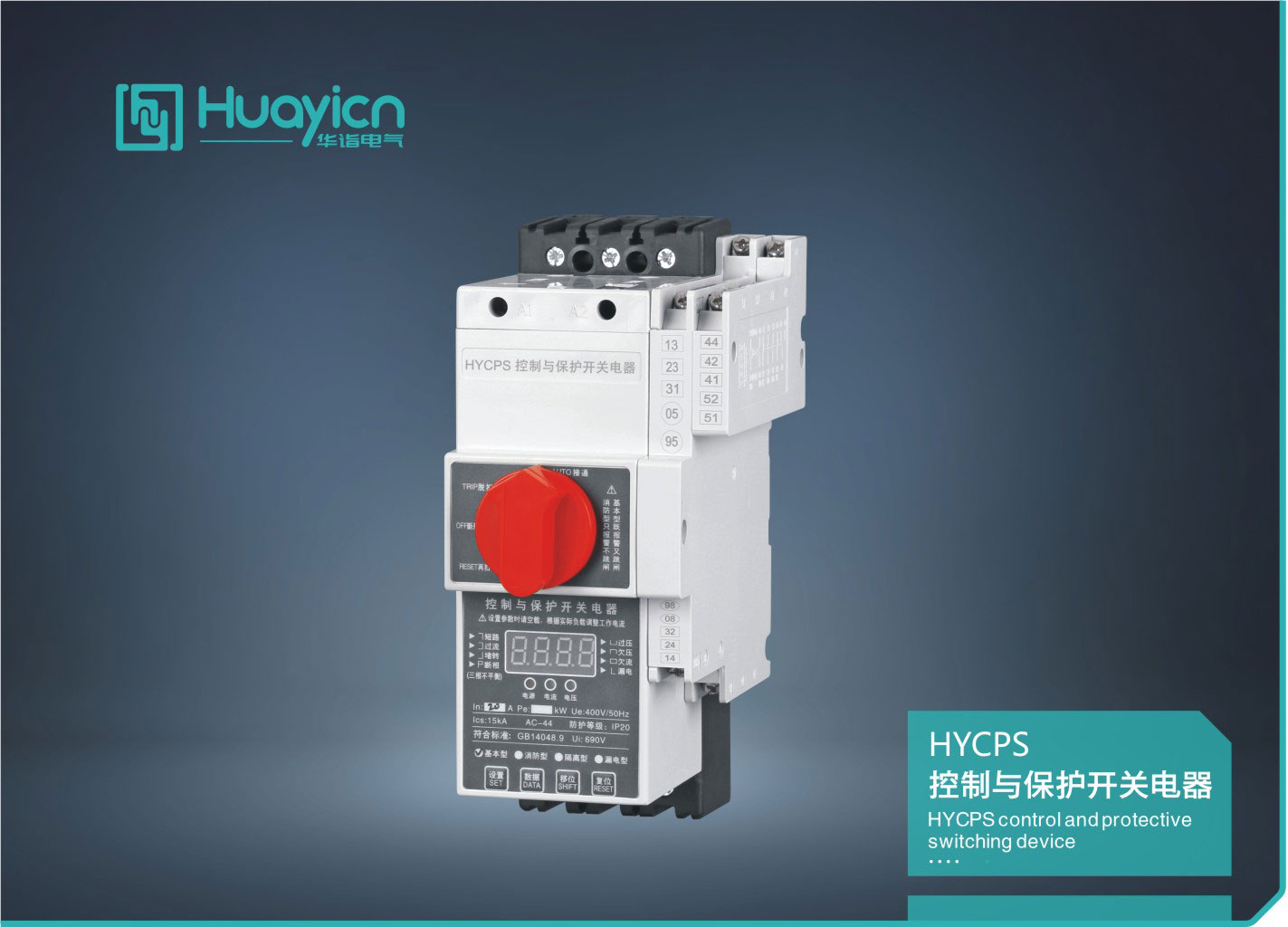

HYCPS 控制與保護開關電器
適用范圍
HYCPS即“控制與保護開關電器”是低壓電器中的新型產品，作為新的大類產品，其產品類別代號為 “CPS”是英文 “Control and Protective Switching Device”的縮寫。CPS符合的標準: IEC60947-6-2: (2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》和 GB14048.9-1998《低壓開關設備和控制設備多功能電器 : 控制與保護開關電器》 (等同采用IEC60947-6-2)。

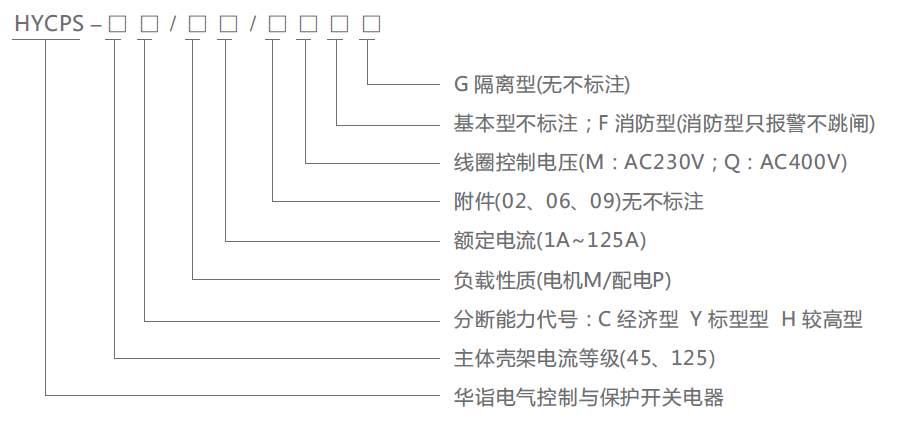

型號及含義
正常工作條件
◇ 海拔：安裝地點海拔不超過2000米
◇ 大氣條件：環境溫度為+40℃時，大氣的相對濕度不超過50%；在較低的環境溫度下可有較高的濕度。月平均最低溫度為25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施。
◇ 污染等級；3級安裝類別：Ⅱ、Ⅲ類
◇ 外殼防護登記：IP20
技術參數
殼架電流IthA | 主體額定電流InA | 過載電子脫扣額定電流IeA | 過載電子脫扣額定電流調整范圍 | 380V控制功率范圍KW | 使用類別 | 額定電壓V | 額定頻率Hz |
45 | HYCPS-16 | 1 | 0.4~1 | 0.12~0.33 |
AC-42 AC-43 AC-44 | 380(400) | 50(60) |
3 | 1.2~3 | 0.5~1.5 | |||||
6 | 2.4~6 | 1.5~3 | |||||
10 | 4~10 | 2.5~5 | |||||
| 16 | 6.4~16 | 4.5~7.5 | |||||
HYCPS-32 | 25 | 10~25 | 5.5~11 | ||||
32 | 13~32 | 11~15 | |||||
HYCPS-45 | 45 | 18~45 | 15~22 | ||||
125 | HYCPS-63 | 63 | 25~63 | 18.5~30 | |||
HYCPS-80 | 80 | 32~80 | 30~37 | ||||
HYCPS-100 | 100 | 40~100 | 37~45 | ||||
HYCPS-125 | 125 | 50~125 | 40~55 |
